Компактная автоматизированная машина для плазменной и газокислородной резки ESAB SGX

В наличии
Цена по запросу

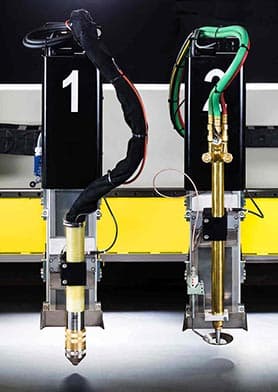

     Компания ESAB Cutting Systems представляет SGX – компактную автоматизированную машину для плазменной и газокислородной резки. Машина разработана с использованием передовой технологии компании ESAB, доступной для небольших компаний. SGX – это надежная высокопроизводительная машина, которая поддерживает до трех инструментальных рабочих станций, в том числе до двух газокислородных резаков и одной плазменной станции, которая может быть оборудована системой точной плазменной резки m3-IGC производства ЭСАБ, предназначенной для высококачественной плазменной резки. Расширенные возможности предусматривают простую в использовании систему числового программного управления Vision® T5 с сенсорным экраном и функциями автоматической раскладки листа, а также систему автоматического управления плазменными газами на основе технологии m3 Plasma.

Машина для плазменной и газокислородной резки ESAB SGX

Производительность и точность гарантируются благодаря балке портала из толстолистовой стали, подвергнутым прецизионной обработке контактирующим поверхностям и линейному направляющему рельсу. Эта надежная конструкция обеспечивает плавное движение, точность и длительный срок службы машины. SGX гарантирует высокую производительность с малым  временем цикла резки, благодаря совместной работе двухсторонних, высокоскоростных приводов переменного тока и быстрого подъема резака.

Благодаря компактной конструкции машины SGX требования к площади под оборудование минимальны. Дополнительное расстояние в один метр от направляющего рельса предполагает небольшую занимаемую площадь, максимально увеличивая производственное пространство.

Простое автоматическое управление достигается с помощью технологической базы данных, встроенной в систему числового программного управления Vision T5, которая объединяет все устройства ESAB для управления процессом плазменной и газокислородной резки в удобном интерфейсе с сенсорным экраном.

Машину SGX можно оснастить целым рядом вариантов систем плазменной резки, от простых систем воздушно-плазменной резки до полностью автоматизированных систем плазменной резки 360 Ампер, работающих на смеси газов. Машину можно оборудовать системой m3 Plasma® от компании ESAB для резки конструкционной стали толщиной до 50 мм. Система m3 Plasma достигает высоких результатов резки разнообразных типов материалов различной толщины и обеспечивает высококачественную поверхность реза с минимальным количеством шлака, требующую небольшую вторичную зачистку. Она включает в себя автоматическое устройство управления газом, интегрированное вместе с технологической базой данных в систему числового программного управления для быстрой и легкой настройки процесса без необходимости работы наугад. Устройство управления газом для газокислородной резки автоматически переключается между низким и высоким давлением предварительного нагрева. Удобство управления режущим кислородом позволяет прорезать более толстые материалы. Устройства управления газом удобно расположены на боковой стороне машины, к которой оператор имеет свободный доступ и где он может следить за резаками во время настройки.

Машина SGX предлагается в размерах, допускающих обработку листов до 2500 мм в ширину и до двух листов 6000 мм один за другим. Новейшая установка резки ЭСАБ предлагается к поставке на выбор с вытяжными столами или со столами с водяным орошением для сухой плазменной резки или плазменной резки под водой.

Преимущества

SGX обеспечивает максимальную производительность, точность и надежность.

  • Балка портала тяжелого типа

  • Рельсовые направляющие жесткие и точные

  • Линейные направляющие обеспечивают плавный ход и высокую точность

Компактность

Машина спроектирована с максимально возможным приближением габаритов машины к габаритам листа, что позволяет экономить цеховое пространство.

Простота управления

Простота управления лежит в основе SGX, которая управляется ЧПУ с сенсорным экраном Vision® T5, производства ЭСАБ.

  • Встроенная база данных процессов резки для быстрой настройки газокислородной и плазменной резки.

  • Проводник управления (Мастер подсказок) ведет оператора через все стадии от включения машины до раскладки и резки без потери времени на изучение и тренировку.

  • Встроенная функция автораскладки EasyNest™ непосредственно на ЧПУ обеспечивает раскладку в автоматическом режиме при обеспечении максимального использования листа.

Двусторонняя система перемещения

Двусторонняя система перемещения высокоскоростного портала обеспечивает максимальную производительность резки.

  • Высокоскоростные привода переменного тока AC и механизм подъема резака уменьшает время позиционирования и сокращает межоперационные циклы.

  • Линейная система перемещения в комбинации с мощными приводами обеспечивает высокую динамическую точность во всей зоне резки.

ЧПУ VISION T5

  • Операционная система Windows 7 Embedded

  • Экран 18.5” LCD

  • Сенсорный экран

  • Поддержка технологии резки точных отверстий Enhanced Hole Technology

  • Набор простых готовых форм

  • EasyShape автораскладка - включена

  • Генератор символов для маркировки - включен

Технические характеристики

Наименование

SGX 2000

SGX 2500

SGX 3000

Ширина машины

2759 мм

3259 мм

3759 мм

Максимальная ширина стола

1626 мм

2126 мм

2626 мм

Расстояние между планками

2000 мм

2500 мм

3000 мм

Высота рабочего стола

660-700 мм

Макс. поперечное перемещение, 1 инструмент

1560 мм

2060 мм

2560 мм

Макс. поперечное перемещение, 2 инструмента

1270 мм

1770 мм

2270 мм

Макс. поперечное перемещение, 3 инструмента

1070 мм

1570 мм

2070 мм

Максимальная скорость машины

25400 мм/мин
