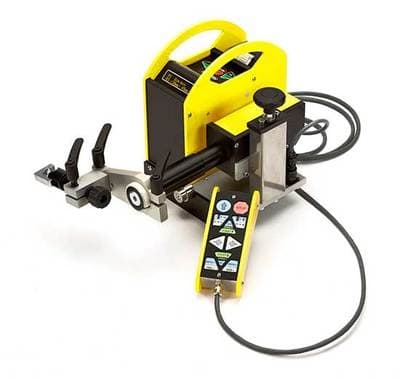

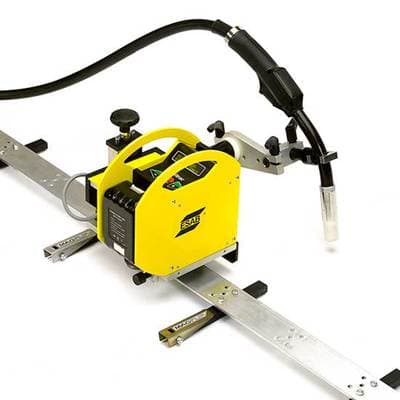

Многоцелевая модульная программируемая сварочная система ESAB Railtrac B42V
Уникальная и многофункциональная система для сварки, резки и наплавки ESAB Railtrac B42V.
Система Railtrac B42V состоит из компонентов, которые можно сконфигурировать для создания оптимального решения в области механизированной сварки.
Для минимизации проблем, связанных с суровыми условиями окружающей среды, большинство механических деталей изготовлены из алюминия или нержавеющей стали. Система Railtrac B42V предназначена для применения во всех пространственных положениях.
Railtrac B42V – это модульная сварочная система, оснащённая блоком поперечных колебаний для механизации процессов сварки, наплавки и резки. Позволяет повысить производительность процесса, обеспечить постоянство качества, избавить сварщика от монотонной изнурительной работы, благодаря чему значительно увеличить эффективность рабочего места.
Различное сочетание модулей может создать оптимальную конфигурацию для решения ваших задач.
Railtrac B42V имеет класс защиты IP 44.
Система подключается и синхронизируется с большинством подающих механизмов ESAB. Для подключения к блокам подачи Aristo© Feed 3004/4804 и Warrior™ Feed 304 требуется установить соответствующие адаптеры. Предусмотрены различные держатели горелки для разных видов горелок и процессов.
Преимущества |
Питание 42 В переменного тока или работа от аккумуляторной батареи.
Электронный модуль с микропроцессорным контроллером в одном встроенном корпусе.
Шаговый двигатель для перемещения и сварки с поперечными колебаниями электрода.
Только один кабель, подключаемый к источнику питания (не требуется при использовании батареи) и один кабель для пульта дистанционного управления (если применяется), возможность работы без функции дистанционного управления.
Программирование и управление блоком можно осуществлять непосредственно с помощью органов управления, расположенных на Railtrac.
Два экрана с высоким разрешением для быстрого просмотра в любом направлении.
Программирование шаблонов поперечных колебаний электрода и скорости перемещения на пульте дистанционного
управления, возможность дистанционного регулирования напряжения и скорости подачи проволоки с использованием до 5 стандартных программ.Степень защиты блока Railtrac и пульта дистанционного управления: IP 44.
Возможность выбирать сварку с левой или правой стороны для пульта дистанционного управления в соответствии с перемещением каретки.
Применение |
Морские металлоконструкции
Судостроение
Мостостроение
Трубопроводы
Ремонт и техобслуживание
Тяжелое производство
Производство металлоконструкций
Производство цистерн и контейнеров
Башни ветрогенераторов
Технические характеристики
Наименование | Значение |
Напряжение питания | 24 – 70В DC, 20 – 50В AC, 18В Батарея (опционально) |
Время работы от батареи | 3 – 4 ч (5 Ач) |
Максимальная потребляемая мощность от батареи | 50 Вт |
Регулировка по высоте | ± 45 мм |
Количество программ | 5 |
Скорость каретки | 0,4 - 30 мм/сек (до 25 мм/сек при работе от батареи) |
Скорость поперечных колебаний | 10 – 50 мм/сек |
Настраиваемая длина сварки (с авто возвратом) | 10 – 9999 мм (погрешность ±1 мм) |
Количество настраиваемых шаблонов колебаний | 3 |
Ширина колебаний, мм | 0 - 30 |
Максимальная нагрузка | 10 кг (5 кг при работе от батареи) |
Минимальный диаметр изгиба рельса | Ø 1600 мм |
Максимальная температура Магнит / Вакуум | 70 / 90°C |
Класс защиты | IP44 |
Габариты | 210 x 360 x 270 мм |
Масса | 8 кг |
Схема подключения кабелей к оборудованию | |||||
Origo Feed 304, 484 | Origo Feed 304, 484 | Aristo Feed 3004/4804 | Warrior Feed 304 | Универсально | |
Кабель управления | O | O | O | o | |
Кабель управления | O | ||||
Аккумулятор | (O) | ||||
Адаптер для Warrior | O | ||||
Адаптер для Aristo | O | ||||
Трансформатор 42B | (O) | ||||
Информация для заказа | Артикул |
Комплект Системы Railtrac B42V | 0398146016 |
Опции и аксессуары | |
Аккумулятор, Railtrac B42V (Батарея Makita® 5Ач Li-ion DC18RC (196673-6)) | 0457468074 |
Зарядное устройство аккумулятора B501/B42V (Зарядное Устройство Makita® BL1850 (195585-0)) | 0457468072 |
Кабель управления 5 м, Railtrac | 0457360880 |
Универсальный кабель управления 5 м | 0457360881 |
Адаптер для источников тока Warrior | 0465451881 |
Адаптер для источников с цифровым управлением | 0459681880 |
Кронштейн стыковки рельс Railtrac | 0398146120 |
Трансформатор 42B, Railtrac | 0457467880 |
Плавающая головка, Railtrac | 0398145211 |
Горизонтальный угловой кронштейн ±22°, Railtrac B42V | 0398145203 |
Вертикальный угловой кронштейн 0 – 60°, Railtrac B42V | 0398145202 |
Держатель горелки Ø15-30 мм, Railtrac B42V | 0398145106 |
Держатель горелки PSF | 0398145101 |
Гибкий алюминиевый рельс Railtrac, 2,5 м | 0398146115 |
Гибкий алюминиевый рельс Railtrac, 5 м | 0398146119 |
Гибкий рельс 2,5 м + 8 магнитных фиксаторов, Railtrac | 0398146112 |
Гибкий рельс 2,5 м + 4 вакуумных фиксатора, Railtrac | 0398146113 |
Жесткая планка рельса 2,5 м, Railtrac | 0398146116 |
Магнитный фиксатор направляющего рельса, Railtrac (мин. 8 шт. на 2,5 метра) | 0398146100 |
Эжекторный вакуумный фиксатор рельса, до 90°С (мин. 4 шт. на 2,5 метра) | 0398146104 |
Эжекторный вакуумный фиксатор рельса, до 200°С (мин. 4 шт. на 2,5 метра) | 0398146105 |
